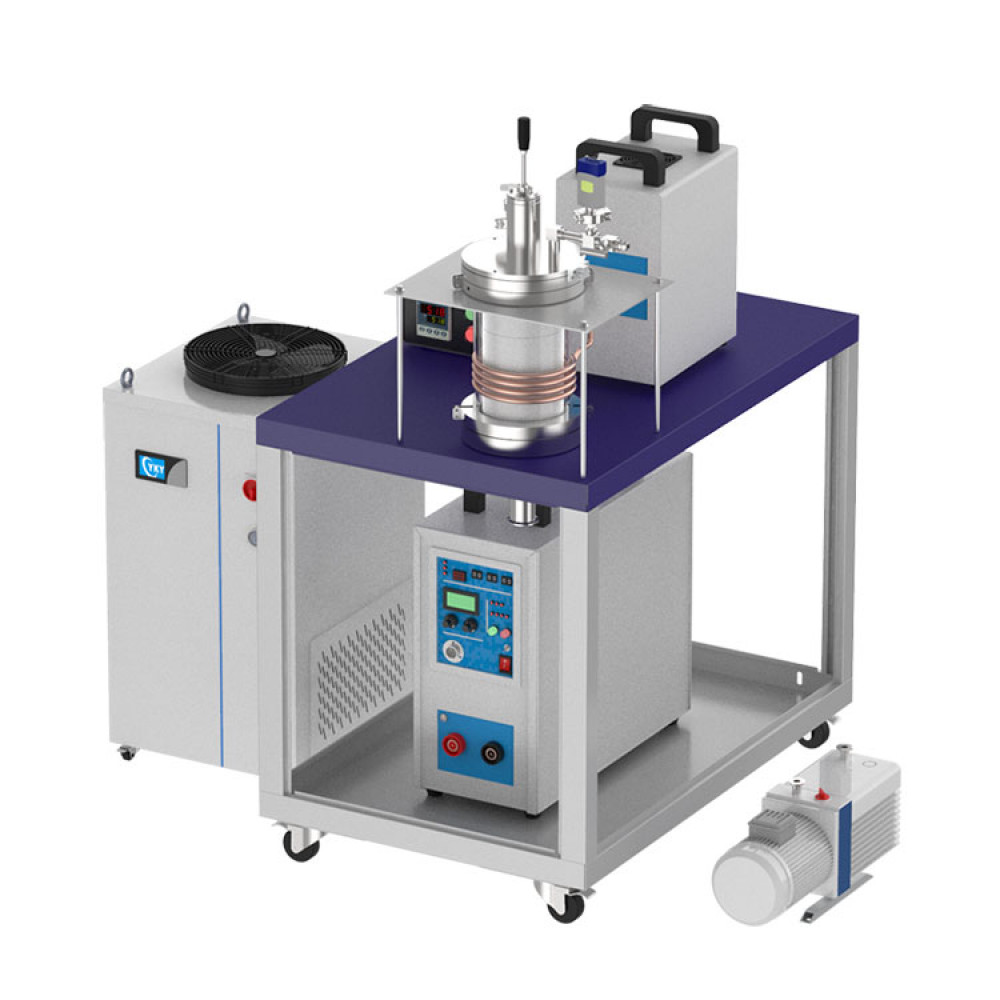

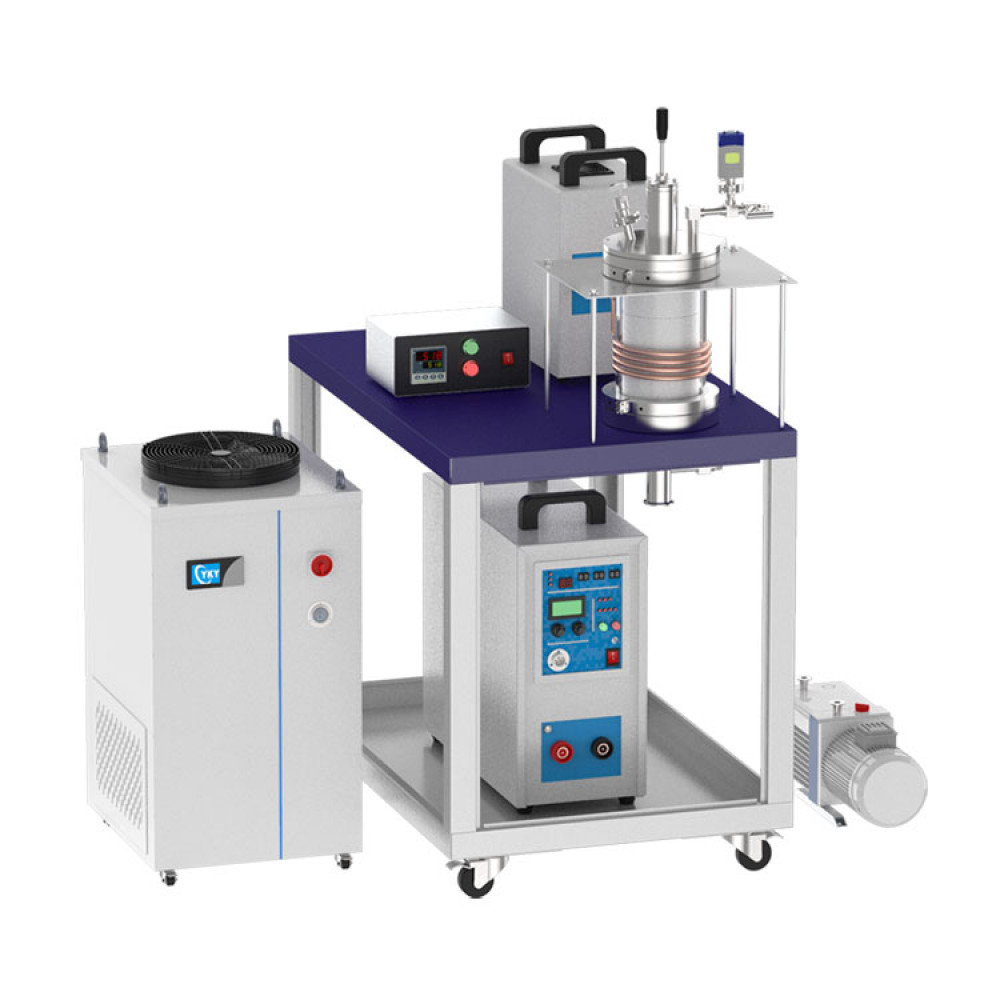

Лабораторная небольшая индукционная плавильная печь с регулируемой температурой мощностью 25 кВт CY-25TC

Условия установки

Это оборудование необходимо использовать на высоте ниже км, при температуре 25 ℃ ± 15 ℃ и относительной влажности 55% ± 10%.

1, вода: оборудование с автоматическим циркуляционным водяным охлаждением (заполнено чистой водой или деионизированной водой)

2, электричество: AC380V 50 Гц (воздушный переключатель 63A), должно иметь хорошее заземление

3, газ: камера оборудования должна быть заполнена аргоном (чистота 99,99% или более), вам необходимо принести свой собственный газовый баллон аргона (с двойным кольцевым соединением Ø6 мм)

4, верстак: размер 1500 мм × 600 мм × 700 мм, подшипник более 200 кг

5, вентиляция: потребность

Основные особенности

1. Огнеупорный кирпич из высокочистого глиноземного волокна, устойчивого к температуре 180 0 ℃ , используется для поддержки графитового тигля и предотвращения теплового излучения.

2, с автоматическим давлением воды, перегревом, системой защиты высокой мощности.

3. Регулятор температуры использует метод PID для управления температурой и может устанавливать 30-ступенчатую программу подъема и понижения температуры, а также имеет функции защиты от перегрева и прерывания.

4, оснащенный вакуумметром антикоррозионного типа, когда давление выше 10 мбар, нет необходимости изменять коэффициент типа газа, диапазон может составлять 3,8 × 10E-5 торр.

5, оснащенный двухоборотным механическим насосом прямого подключения.

Технические параметры

Печь для высокочастотного индукционного нагрева

1, рабочее напряжение: трехфазный переменный ток 380 В, 50 Гц (требуется воздушный переключатель 60 А)

2, максимальная входная мощность: 15 кВт

3, частота колебаний: 30 кГц-80 кГц

4, коэффициент цикла: 80%

5, индукционная катушка: внешний диаметр Ø120 мм, внутренний диаметр Ø110 мм, высота 50 мм (точно регулируемая)

　Регулятор температуры

1, рабочее напряжение: AC208V-240V однофазный

2, точность контроля температуры: ± 5 ℃

3, температура: непрерывная рабочая температура составляет 1000 ℃ -2000 ℃ , максимальная рабочая температура составляет 1700 ℃ (время работы <30 минут)

Как показано на рисунке 4, максимальная скорость нагрева: 1 ℃ / сек (0-1000 ℃ ), 0,5 ℃ / сек (1200 ℃ -1700 ℃ ).

Графитовый тигель (расходные детали)

1, тигель из графита высокой чистоты: внешний диаметр Ø40 мм, внутренний диаметр Ø37,1 мм, высота 100,5 мм (дополнительное покрытие SiC, нанесенное внутри тигля для повышения чистоты плавления металла)

2, максимальная емкость: объем, занимаемый образцом, должен составлять 1/2 объема графитового тигля.

Кварцевая трубка и уплотнительный фланец

1, кварцевая трубка: внешний диаметр Ø100 мм, внутренний диаметр Ø92 мм, длина 355 мм

2, верхний фланец: фланец из нержавеющей стали, с игольчатым клапаном из нержавеющей стали, с армированным интерфейсом (может быть вставлен в термопару внутрь кварцевой трубки для более точного измерения температуры образца)

3, нижний фланец: игольчатый клапан из нержавеющей стали и интерфейс KF25 (может быть подключен к вакуумному насосу через сильфон)

Охладитель воды

1, температура: 5 ℃ -30 ℃

2, расход воды: 16 л / мин

3, емкость резервуара для воды: 12 л, изготовлен из нержавеющей стали

(Для оптимального охлаждения рекомендуется использовать специальный раствор охлаждающей жидкости)

Вакуумный насос

Как показано на рисунке 1, рабочее напряжение: AC208V-240V однофазный

2, скорость откачки: 120 л / мин

3, предельный вакуум: 10-2торр

(Чтобы получить более высокую степень вакуума для лучшего плавления, можно приобрести вихревой молекулярный насос с вакуумом 10E-5 Торр)

Меры предосторожности

Перед началом работы внимательно прочтите инструкции, и оператор должен носить защитную маску. При использовании плавка должна проводиться в потоке аргона с давлением ≤0,02 МПа, расход менее 200 мл / мин, а давление воздуха в кварцевой трубке всегда должно поддерживаться <0,02 МПа. В процессе нагрева всегда обращайте внимание на давление воздуха в кварцевой трубке.

Полное значение приведет к растрескиванию кварцевой трубки, вырыванию фланца и даже к травме.
