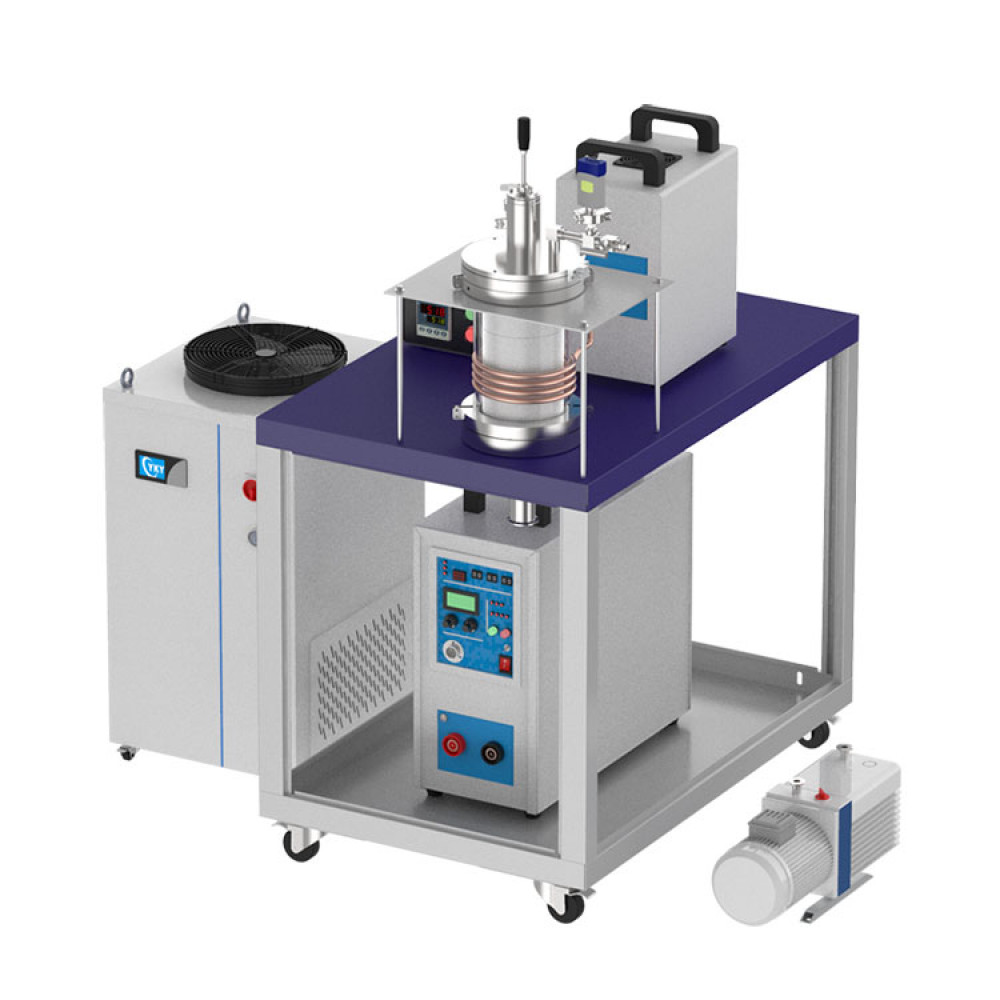

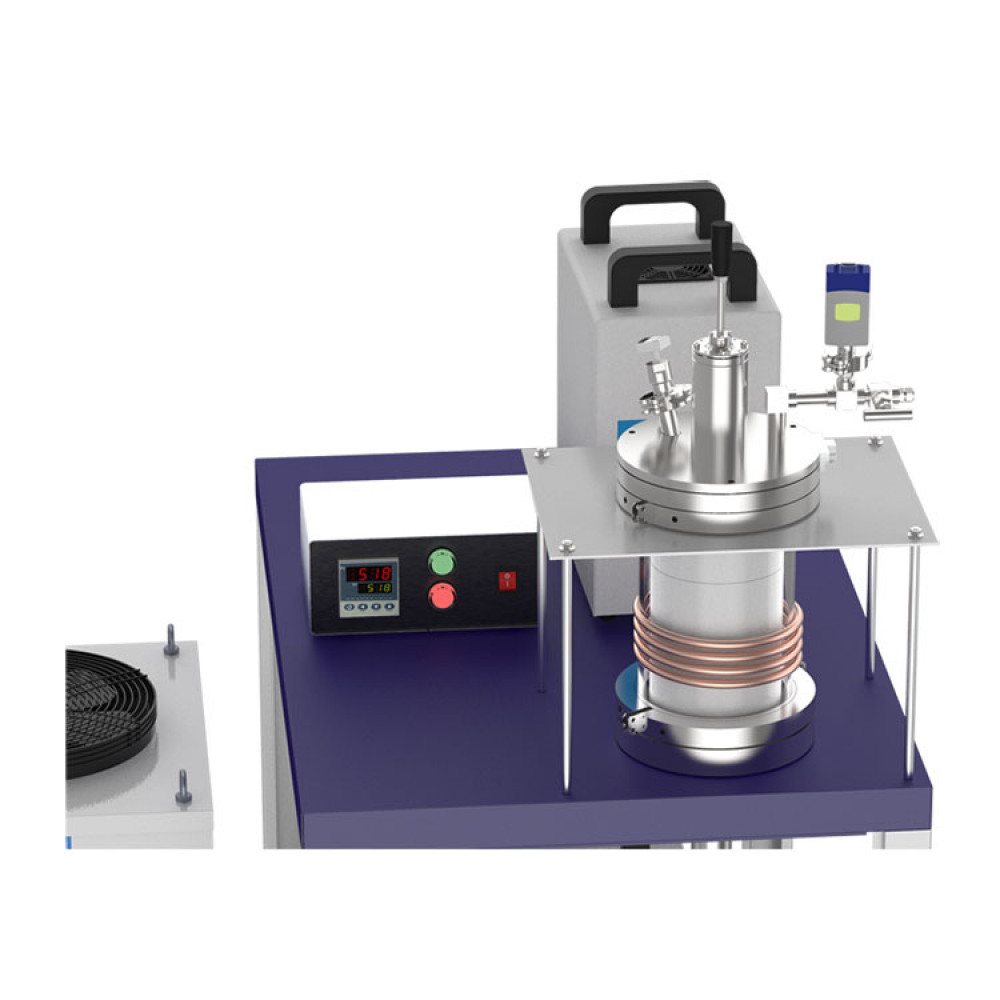

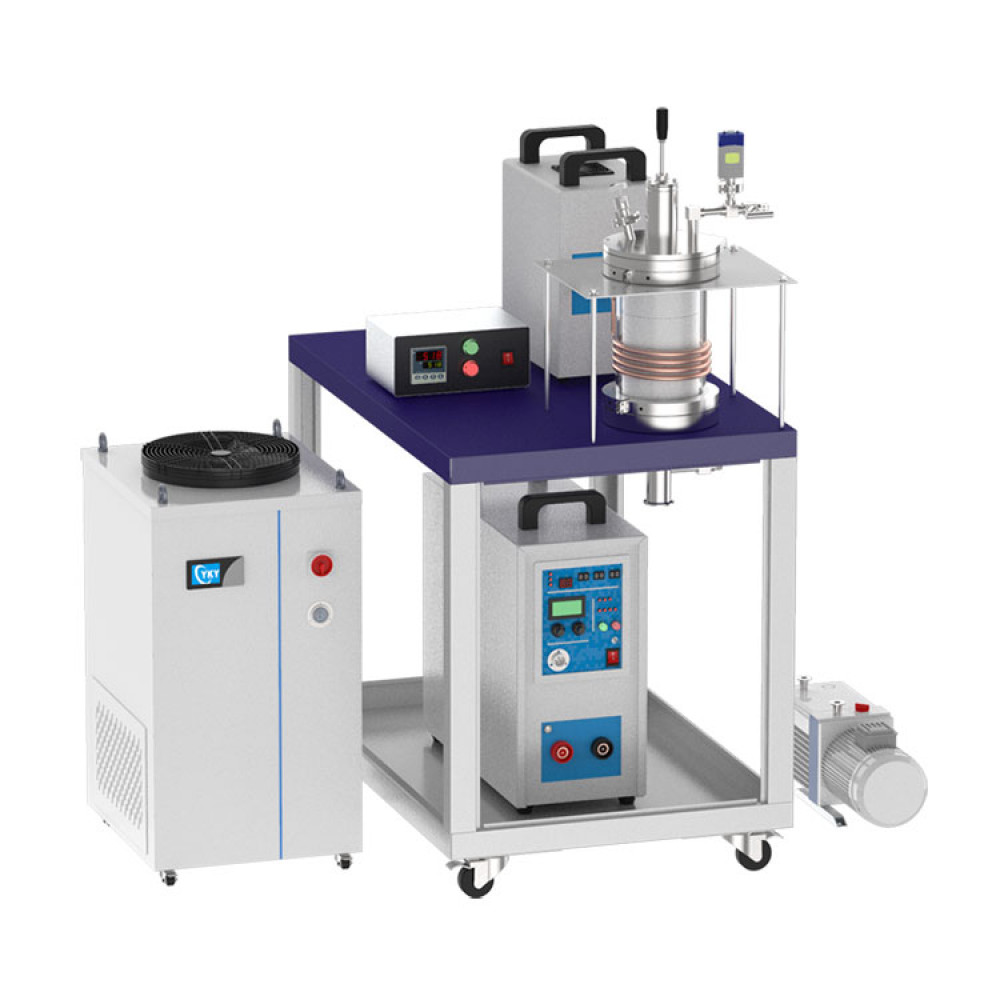

Система индукционного нагрева мощностью 15 кВт с кварцевой трубкой 8,5 дюйма и регулятором температуры до 2000 ℃ CY-85KTC

Индукционный нагреватель

• Рабочее напряжение: 220 В переменного тока, 50/60 Гц, три фазы (380 В переменного тока, 3 фазы по запросу)

• Рабочий ток: 5 ~ 52 А (требуется прерыватель на 60 А)

• Максимум. Входная мощность: 15 кВт

• Выходная частота: 30 - 80 кГц

• Рабочий цикл: 80%

• Индукционная катушка: 220 мм (ID) x 65 мм (H)

• Воздушное охлаждение: задний вентилятор

• Защита: автоматическое давление воды, защита от перегрева и перегрузки

• Сборка огнеупора: Полная сборка огнеупора из оксида алюминия, включая нижнюю опору тигля, держатель тигля и крышку

Темп. Контроллер и термопара

• Прецизионный цифровой регулятор температуры с автоматической настройкой ПИД-регулятора

• 30 сегментов, программируемых для управления скоростью нагрева и охлаждения, а также временем выдержки.

• Защита от перегрева и отказа термопары.

• Точность температуры +/- 3 ℃ .

• Термопара: тип C (1/4 "x10" L)

• Непрерывная рабочая температура. Диапазон: 1000 ℃ ~ 1900 ℃

• Максимум. Рабочая температура: 2000 ℃ (менее часа)

• Максимум. Степень нагрева:

•  4 ℃ / сек (1000 ℃ -1200 ℃ )

• 3 ℃ / сек (1200 ℃ ~ 1500 ℃ )

•  1 ℃ ~ 2 ℃ / сек (1500 ℃ ~ 2000 ℃ )

Графитовые тигли и футеровки из огнеупора

• Графитовый тигель особой чистоты: 114 мм, внутренний диаметр 100 мм, высота 142 мм, включая индукционный нагрев. Максимум. Вместимость: до 1/2 от общего объема графитового тигля.

• Максимум. плавильная способность: 4 кг для железа (проверено)

• Трехслойная огнеупорная футеровка специальной конструкции выдерживает температуру до 2200С.

• Примечание: графитовый тигель является расходным материалом, заказывайте запасные в CYKY.

Уплотнительные фланцы
 и кварцевая камера

• В комплект входит двухсторонняя открытая кварцевая трубка с размерами 216 мм (OD) x 208 мм (ID) x 500 мм (L),

• Верхний фланец: шарнирный фланец из нержавеющей стали с проходным отверстием для термопары 1/4 дюйма, игольчатым клапаном и зазубриной.

• Нижний фланец: фланец из нержавеющей стали с игольчатым клапаном и вакуумным портом KF-25.

• Прямоугольный клапан KF25 и зажимы и сильфон из нержавеющей стали длиной 1000 мм включены для подключения к вакуумному насосу.

Датчик давления

• Антикоррозийный емкостной мембранный манометр (газонезависимый), диапазон измерения до 3,8x10E-5 торр

• Один адаптер питания постоянного тока 24 В, 1 А входит в комплект и готов к использованию. Входное напряжение для адаптера - однофазное 110 ~ 240 В.

Расходомер

• Компактный расходомер с прямым считыванием, 100-1000 см3 / мин. с 1 / 4NPT

• Точность: 4%

• Дополнительно: Прецизионный МФЦ доступен по запросу за дополнительную плату.

Охладитель воды

• Диапазон температур: 5-30 ° C

• Расход воды: 58 л / м

• Примечание. Для достижения наилучших характеристик рекомендуется использовать специальную охлаждающую жидкость.

Вакуумный насос

• В  комплект входит один  пластинчато-роторный вакуумный насос 156 л / м

• Скорость: 156 л / мин до вакуума 10e-2 торр.

• Максимум. Потребляемая мощность: 0,4 кВт / 0,37 кВт

• Если выбрать высокоскоростной турбонасос, уровень вакуума может достигать 10E-5 торр.

Сверхмощная мобильная тележка

• Структура: тележка железного каркаса мобильная

• Поверхность 600 мм (L) x 800 мм (W) для размещения индукционного нагревателя и кварцевой трубки с фланцем

Защитное ограждение

• Для версии, не сертифицированной UL, будет предусмотрен защитный экран из фенольных листов.

• Для версии с сертификатом UL будет предусмотрен прозрачный защитный экран из поликарбоната.

• Защитный экран должен быть помещен вокруг кварцевой трубки, чтобы удерживать осколки стрелкового стекла в случае несчастных случаев.

Гарантия

• Ограниченная гарантия сроком на один год с пожизненной поддержкой

• Гарантия не распространяется на расходные материалы, такие как технологическая труба, термопара, огнеупорные футеровки, уплотнительные кольца и нагревательный змеевик.

Нетто

350 фунтов
