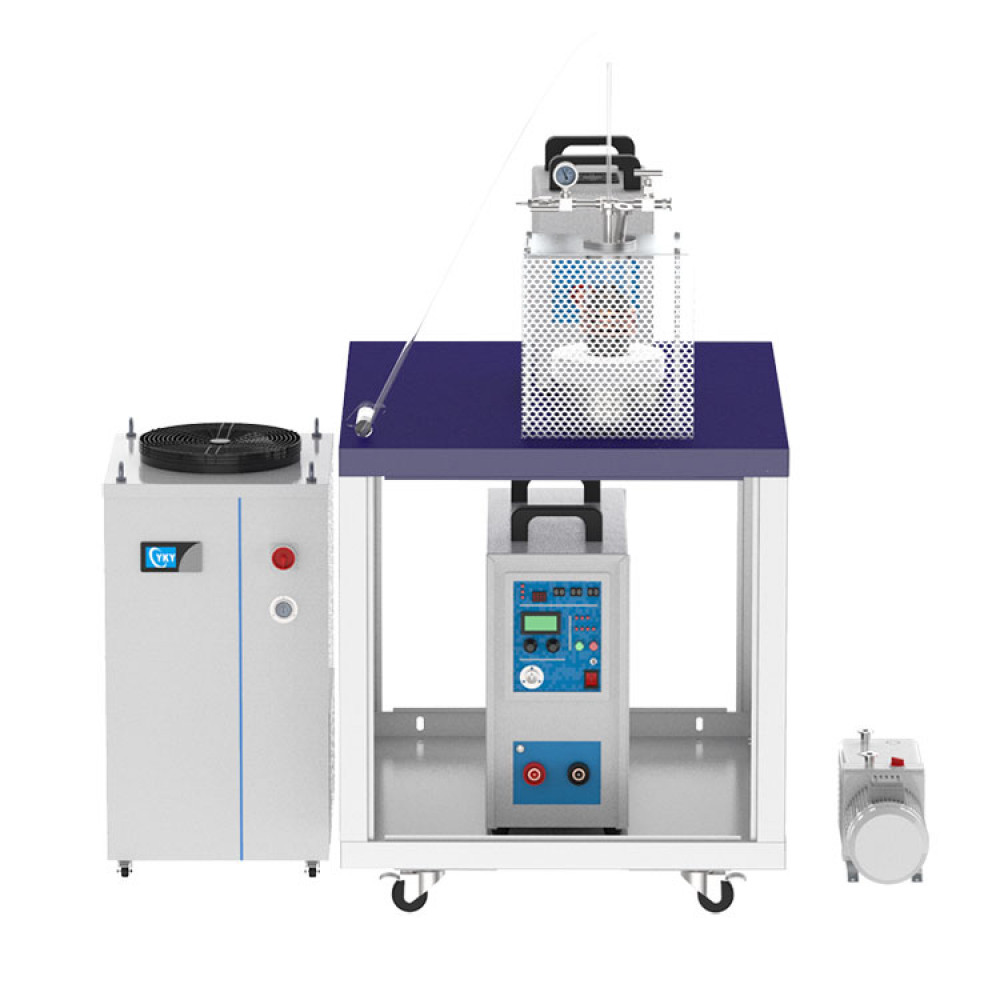

Печь индукционного нагрева с регулируемой температурой 2000 ℃, 30 кВт CY-85KTC

Модель продукта

Печь индукционного нагрева мощностью 30 кВт с регулируемой температурой  2000 ℃ CY-85KTC

Основные особенности

 1. Огнеупор, сделанный из нескольких кусков глинозема, используется для поддержки графитового тигля и предотвращения теплового излучения.

2. Оснащен автоматическим давлением воды, перегревом и системой защиты высокой мощности.

3. Регулятор температуры использует ПИД-регулятор для управления температурой и может настраивать 30 секций программ повышения и понижения температуры, а также имеет функции защиты от перегрева и разрыва пары.

4. Оснащен антикоррозийным вакуумметром, когда давление воздуха выше 10 мбар, нет необходимости преобразовывать коэффициент в соответствии с типом измеряемого газа, и диапазон может достигать 3,8 × 10E-5 Торр.

5. Точность мини-поплавкового расходомера составляет 4%.

6. Оснащен двухступенчатым роторно-пластинчатым механическим насосом (2 л / с), который может довести уровень вакуума в кварцевой трубке до 10E-2торр.

Технические параметры

Индукционный нагреватель

1. Рабочее напряжение: трехфазный переменный ток 380 В, 50 Гц (требуется воздушный выключатель на 60 А)

2. Рабочий ток: 7-70 ампер (требуется воздушный переключатель 100А)

3. Мощность: максимальная мощность колебания 30 кВт, максимальная входная мощность 15 кВт.

4. Выходная частота: 30 кГц-110 кГц

5. Рабочий цикл: 80%

6. Индукционная катушка: внутренний диаметр Φ220 мм, высота 65 мм.

7. Воздушное охлаждение: задний вентилятор

Регулятор температуры и термопара

1. Рабочее напряжение: однофазный AC208V-240V

2. Точность контроля температуры: ± 3 ℃.

3. Термопара: тип C, внешний диаметр Φ1 / 4 ″, длина 10 ″.

4. Непрерывный рабочий диапазон температур: 1000 ℃ -2000 ℃.

5. Максимальная скорость нагрева: 4 ℃  / с (1000 ℃ -1200 ℃ ), 3 ℃ / с (1200 ℃ -1500 ℃ ), 1 ℃ / с-2 ℃ / с (1500 ℃ -2000 ℃))

Графитовый тигель (расходные детали)

1. Тигель из высокочистого графита: внешний диаметр Φ114 мм, внутренний диаметр Φ100 мм, высота 142 мм.

2. Максимальная вместимость: объем образца должен составлять 1/2 объема графитового тигля, а максимальная масса - 4 кг (калибровано с помощью железа).

3. Изоляционный слой: графитовый тигель окружен тремя слоями теплоизоляционных материалов, изнутри и снаружи - графитовый войлок (термостойкость 2200 ℃ ) - оксид алюминия (термостойкость 1700 ℃ ).

Высокотемпературный войлок общей толщиной 32 мм.

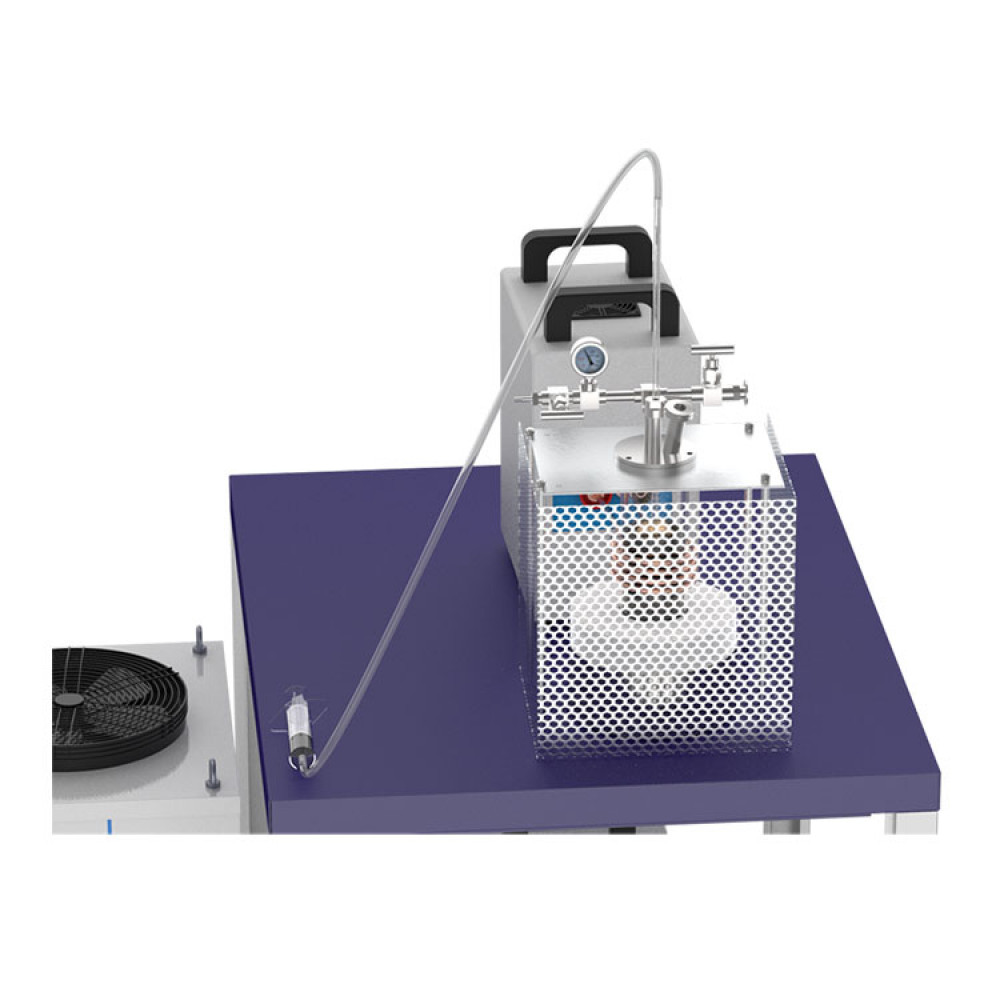

Кварцевая трубка и уплотнительный фланец

1. Кварцевая трубка: открытая с обоих концов, внешний диаметр Φ216 мм, внутренний диаметр Φ208 мм, длина 500 мм.

2. Верхний фланец: с использованием складывающегося фланца из нержавеющей стали, оснащенного антикоррозийным вакуумметром, запорным клапаном из нержавеющей стали, оснащенным бронированным интерфейсом 1/4 ″ (может быть вставлен в термопару в кварцевую трубку для более точного измерения. Температура образца )

3. Нижний фланец: оснащен интерфейсом KF25, который может быть подключен к вакуумному насосу через сильфон.

Охладитель воды

1. Температура: 5 ℃ -30 ℃

2. Расход воды:> 16 л / мин.

3. Емкость резервуара для воды: 12 л, изготовлен из нержавеющей стали.

4. Давление воды: ≥0,1 МПа

5. Скорость потока: ≥5 л / мин

(Рекомендуется использовать специальную охлаждающую жидкость для достижения наилучшего охлаждающего эффекта)

Вакуумный насос

Рабочее напряжение: однофазный AC208V-240V

Мобильная тележка

Размер: 700 мм × 1000 мм × 700 мм, стальная рама, легко перемещаемый индукционный нагреватель и кварцевая трубка с фланцем.

Вопросы, требующие внимания

Перед эксплуатацией необходимо внимательно прочитать инструкции, а оператор должен надеть защитную маску. При использовании плавка должна проводиться в токе аргона ≤0,02 МПа,

Если скорость потока меньше 200 мл / мин, давление воздуха в кварцевой трубке всегда должно поддерживаться <0,02 МПа. В процессе нагрева всегда обращайте внимание на давление воздуха в кварцевой трубке. Если давление воздуха превысит безопасное значение, это вызовет трещину в кварцевой трубке, выскакивание фланца и даже физическую травму.

Прочие вопросы

Эта машина может быть заменена на RTP (печь для быстрой термообработки) и систему химического парофазного осаждения смеси (HPCVD).
