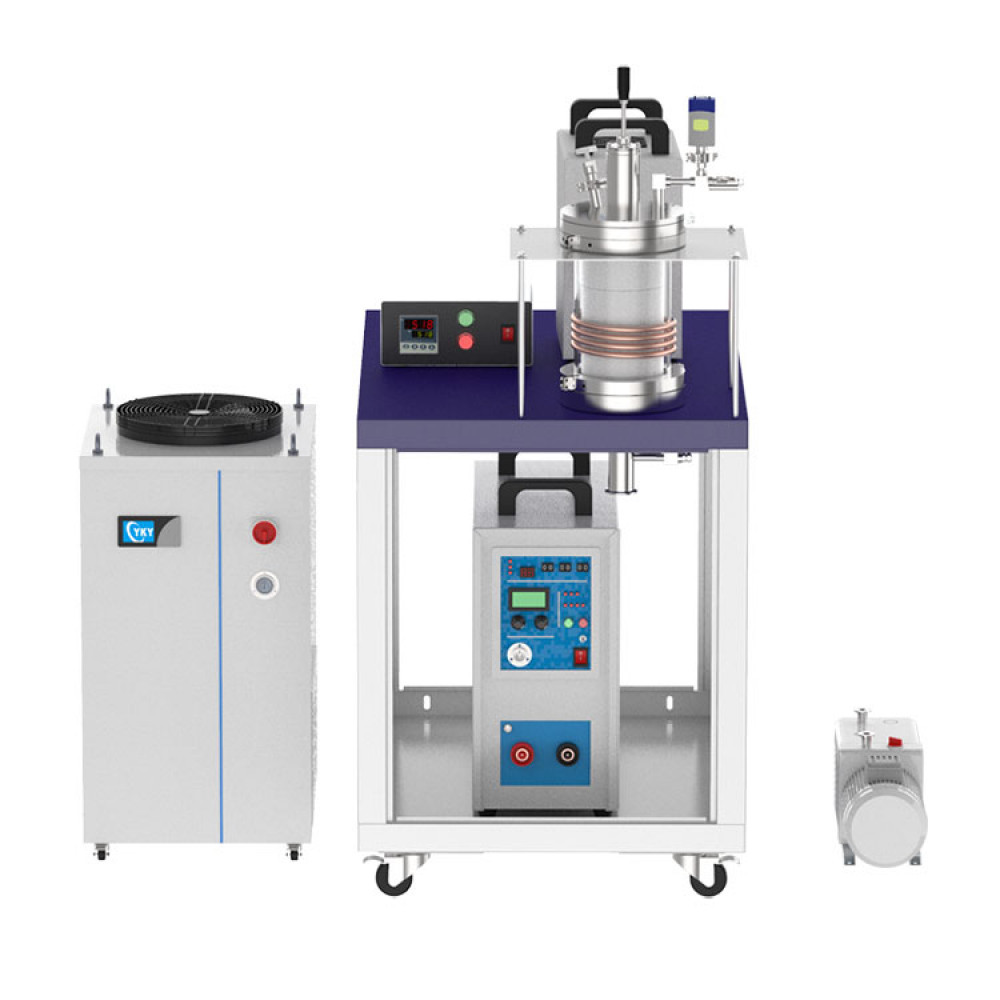

Система индукционной плавки с несколькими камерами мощностью 15 кВт для исследования сплавов с высокой производительностью CY-50KTC-M

Индукционный нагреватель

• Рабочее напряжение: 220 В, 50/60 Гц, трехфазное

• Рабочий ток: 5 ~ 52 А (требуется прерыватель на 60 А)

• Максимум. Входная мощность: 15 кВт

• Выходная частота: 30 - 80 кГц

• Рабочий цикл: 80%

• Индукционная катушка: 150 мм (OD) x 140 мм (ID) x 65 мм (H)

• Воздушное охлаждение: задний вентилятор

• Защита: автоматическое давление воды, защита от перегрева и перегрузки

• Огнеупорная Сборка: Полный огнеупорной монтаж выполнен из алюминия, в том числе и нижний тиглем, тигль поддержки держателя и бухта г

  Темп. Контроллер и термопара

• Прецизионный цифровой регулятор температуры с автоматической настройкой ПИД-регулятора

• 30 сегментов, программируемых для управления скоростью нагрева и охлаждения, а также временем выдержки.

• Защита от перегрева и отказа термопары.

• Точность температуры +/- 3 ℃ .

• Термопара: тип B (1/4 "x10" L)

•  Непрерывная рабочая температура. Диапазон: 1000 ℃ ~ 2000 ℃

• Максимум. Степень нагрева:

  • 10 ℃ / сек (1000 ℃ -1200 ℃)

  • 8 ℃ / сек (1200 ℃ ~ 1500 ℃ )

  • 3 ℃ ~ 6 ℃ / сек (1500 ℃ ~ 1700 ℃ )

Графитовые тигли и футеровки из огнеупора



• Тигель из высокочистого графита: внешний диаметр 2 дюйма, внутренний диаметр 1,57 дюйма, глубина 4 дюйма (высота 4,3 дюйма) В комплект поставки входит тигель с несколькими полостями для индукционной плавки металла.

  • Диаметр 6 мм. Полость: 16

  • Диаметр 8 мм. Полость: 12

• Трехслойная огнеупорная футеровка специальной конструкции выдерживает температуру до 2000 ℃.

Уплотнительные фланцы и кварцевая камера

• В комплект входит двухсторонняя открытая кварцевая трубка с размерами 130 мм (OD) x 122 мм (ID) x 360 мм (L).

• Верхний фланец: шарнирный фланец из нержавеющей стали с проходным отверстием для термопары 1/4 дюйма, игольчатым клапаном и фитингом.

• Нижний фланец: фланец из нержавеющей стали с игольчатым клапаном и вакуумным портом KF-25.

• Прямоугольный клапан KF25 и зажимы и сильфон из нержавеющей стали длиной 1000 мм включены для подключения к вакуумному насосу.

Датчик давления

• Антикоррозийный емкостный мембранный манометр (газонезависимый), диапазон измерения до 3,8x10E-5 торр

• Один адаптер питания постоянного тока 24 В, 1 А входит в комплект и готов к использованию. Входное напряжение для адаптера - однофазное 110 ~ 240 В.

Расходомер

• Компактный расходомер с прямым считыванием, 100-1000 см3 / мин. с 1 / 4NPT

• Точность: 4%

 Охладитель воды

• Диапазон температур: 5 - 30 ℃

• Расход воды:> 16 л / м,

• Давление воды: 40 фунтов на квадратный дюйм

• Примечание. Для достижения наилучших характеристик рекомендуется использовать специальную охлаждающую жидкость.

Вакуумный насос

• В комплект входит один пластинчато-роторный вакуумный насос 156 л / м

• Скорость: 156 л / мин до вакуума 10e-2 торр.

• Максимум. Потребляемая мощность: 0,4 кВт / 0,37 кВт

• Для клиентов из США будет включен вакуумный насос 110 В

• Если вы выберете высокоскоростной турбонасос, уровень вакуума может достигать 10-6 торр.

Сверхмощная мобильная тележка


• Структура: тележка железного каркаса мобильная

• Поверхность 600 мм (L) x 800 мм (W) для размещения индукционного нагревателя и кварцевой трубки с фланцем

Защитный щит



• Для версии, не сертифицированной UL, будет предусмотрен защитный экран из фенольных листов.

• Для версии с сертификатом UL будет предусмотрен прозрачный защитный экран из поликарбоната.

• Защитный экран должен быть помещен вокруг кварцевой трубки для безопасной работы.

Размеры продукта

• Индукционный нагреватель: 18,5 дюймов (Д) x 12 дюймов (Ш) x 17 дюймов (В) (520 мм x 520 мм x 450 мм)

• Охладитель воды: 18 дюймов (Д) x 18,7 дюймов (Ш) x 30 дюймов (В) (460 мм x 475 мм x 762 мм)

• Мобильная тележка для тяжелых условий эксплуатации: 600 мм (Д) x 800 мм (Ш) x 597 мм (В)

Гарантия

• Ограниченная гарантия сроком на один год с пожизненной поддержкой

• Потребляемая частей , такие как обработка труб, огнеупорные прокладки, уплотнительные кольца, и нагревательная катушка, не подпадает под ордер у

Предупреждение

• Внимание: защитный инертный газ должен постоянно подаваться на протяжении всего эксперимента, чтобы защитить графитовый тигель и термопару C. Скорость потока газов должна быть ограничена до <200 SCCM (или 200 мл / мин).

• Система индукционной плавки предназначена для использования в условиях вакуума и низкого давления <0,02 МПа.

• Внимание: двухступенчатый регулятор давления должен быть установлен на газовом баллоне, чтобы ограничить давление ниже 3 фунтов на квадратный дюйм для безопасной работы.

• Никогда не нагревайте печь, если клапан выпуска газа закрыт и в камере печи имеется положительное давление. Манометр должен использоваться для постоянного наблюдения за состоянием камеры во время процесса нагрева.

 Нетто

• 300 фунтов

•
